NNAPI : AndroidでNPUを使用するためのローレベルAPI
AndroidでNPUを使用するためのローレベルAPIであるNNAPIの解説です。NNAPIを使用することで、NPUを使用したAIモデルの高速推論が可能になります。
NNAPIの概要
NNAPIはAndroidでNPU (Neural Processing Unit)を使用するためのローレベルAPIです。NVIDIA GPUでいうところのcuDNNに相当します。NNAPIを使用することで、Google PixelのEdgeTPUや、QualcommやMediatekのNPUを使用した高速推論が可能になります。
NNAPIを使用することで、Convolutionなどのオペレータを繋いでグラフを構築し、デバイスベンダーのドライバを通じて、NPUを使用したAI推論を行うことが可能です。
NNAPIはC++のAPIで定義されており、Android NDKから使用することが可能です。

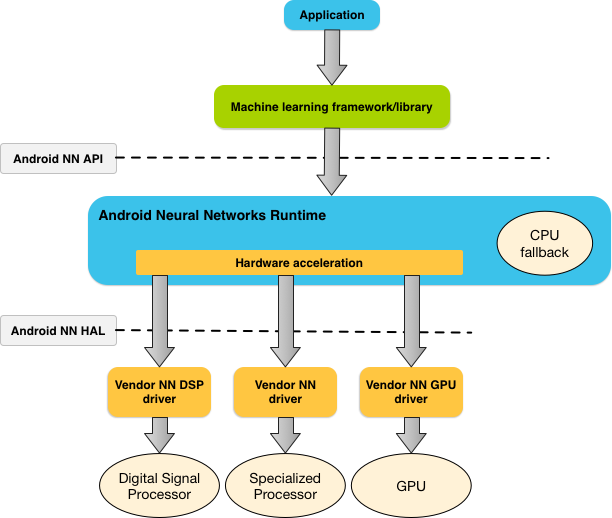

NNAPIのアーキテクチャ：（出典 https://developer.android.com/ndk/guides/neuralnetworks?hl=ja）
NNAPIのテンソル形式
NNAPIはtfliteの仕様をベースに設計されています。テンソルはfloatとint8の両方に対応しています。ただし、NPUはint8にのみ対応していることが多く、floatのモデルを与えた場合はCPUもしくはGPUで実行されます。そのため、NPUを使用するには、int8に量子化したモデルを使用する必要があります。
NNAPIのバージョン
NNAPIにはAndroid10以前で使えるFeatureLevel3 (NNAPI 1.2)と、Android11以降で使えるFeatureLevel4 (NNAPI 1.3)があります。tfliteで一般的に使用されているZERO_POINT可変量子化のTENSOR_QUANT8_ASYMMはFeatureLevel4以上が必要であるため、TensorFlowで量子化した一般的なtfliteモデルを推論する場合、実質的にAndroid11以降が必要です。

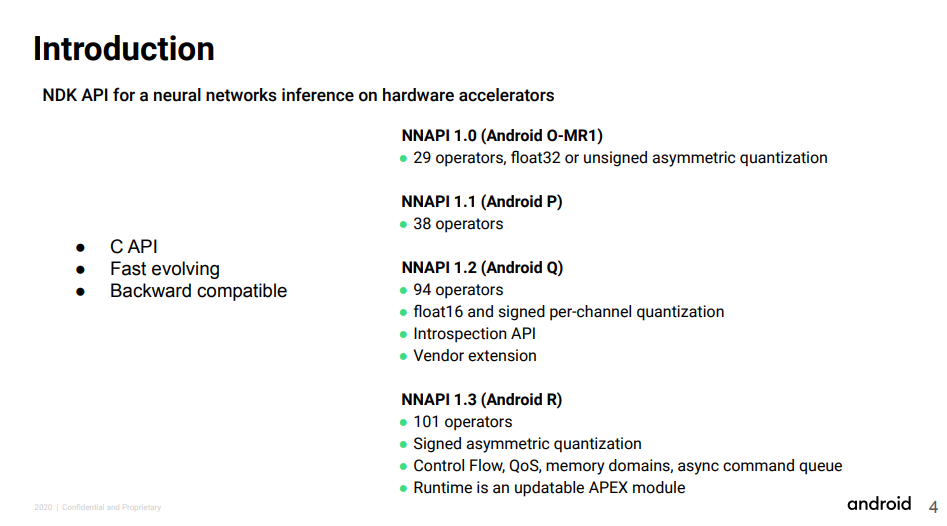

NNAPIのバージョン（出典：https://www.w3.org/2020/Talks/mlws/mw-androidnn.pdf）
NNAPIのデバイス
NNAPIでは、使用するデバイスのリストを与えることで、NNAPIが最適なデバイスを自動的に選択します。
NNAPIには、必ずnnapi_referenceというソフトウェア実装のデバイスが含まれるため、NNAPIでは定義されているが、NPUでは非対応のレイヤーはnnapi_referenceによるCPU実装にオフロードされます。
そのため、特定のレイヤーやレイヤーパラメータがNPU非対応だった場合、自動的にnnapi_referenceにオフロードされた結果、速度が低下する場合があります。
NNAPIで実行可能なオペレータ
NNAPIで実行可能なオペレータは下記に定義されています。
要素ごとの算術演算
ANEURALNETWORKS_ABS
ANEURALNETWORKS_ADD
ANEURALNETWORKS_DIV
ANEURALNETWORKS_EQUAL
ANEURALNETWORKS_EXP
ANEURALNETWORKS_FLOOR
ANEURALNETWORKS_GREATER
ANEURALNETWORKS_GREATER_OR_EQUAL
ANEURALNETWORKS_LESS
ANEURALNETWORKS_LESS_OR_EQUAL
ANEURALNETWORKS_LOG
ANEURALNETWORKS_LOGICAL_AND
ANEURALNETWORKS_LOGICAL_NOT
ANEURALNETWORKS_LOGICAL_OR
ANEURALNETWORKS_MAXIMUM
ANEURALNETWORKS_MINIMUM
ANEURALNETWORKS_MUL
ANEURALNETWORKS_NEG
ANEURALNETWORKS_NOT_EQUAL
ANEURALNETWORKS_POW
ANEURALNETWORKS_RSQRT
ANEURALNETWORKS_SIN
ANEURALNETWORKS_SQRT
ANEURALNETWORKS_SUB
テンソル操作
ANEURALNETWORKS_ARGMAX
ANEURALNETWORKS_ARGMIN
ANEURALNETWORKS_BATCH_TO_SPACE_ND
ANEURALNETWORKS_CAST
ANEURALNETWORKS_CHANNEL_SHUFFLE
ANEURALNETWORKS_CONCATENATION
ANEURALNETWORKS_DEPTH_TO_SPACE
ANEURALNETWORKS_DEQUANTIZE
ANEURALNETWORKS_EXPAND_DIMS
ANEURALNETWORKS_GATHER
ANEURALNETWORKS_MEAN
ANEURALNETWORKS_PAD
ANEURALNETWORKS_PAD_V2
ANEURALNETWORKS_QUANTIZE
ANEURALNETWORKS_REDUCE_ALL
ANEURALNETWORKS_REDUCE_ANY
ANEURALNETWORKS_REDUCE_MAX
ANEURALNETWORKS_REDUCE_MIN
ANEURALNETWORKS_REDUCE_PROD
ANEURALNETWORKS_REDUCE_SUM
ANEURALNETWORKS_RESHAPE
ANEURALNETWORKS_SLICE
ANEURALNETWORKS_SPACE_TO_BATCH_ND
ANEURALNETWORKS_SPACE_TO_DEPTH
ANEURALNETWORKS_SPLIT
ANEURALNETWORKS_SQUEEZE
ANEURALNETWORKS_STRIDED_SLICE
ANEURALNETWORKS_TILE
ANEURALNETWORKS_TOPK_V2
ANEURALNETWORKS_TRANSPOSE
画像演算
ANEURALNETWORKS_RESIZE_BILINEAR
ANEURALNETWORKS_RESIZE_NEAREST_NEIGHBOR
検索演算
ANEURALNETWORKS_EMBEDDING_LOOKUP
ANEURALNETWORKS_HASHTABLE_LOOKUP
正規化演算
ANEURALNETWORKS_INSTANCE_NORMALIZATION
ANEURALNETWORKS_L2_NORMALIZATION
ANEURALNETWORKS_LOCAL_RESPONSE_NORMALIZATION
畳み込み演算
ANEURALNETWORKS_CONV_2D
ANEURALNETWORKS_DEPTHWISE_CONV_2D
ANEURALNETWORKS_GROUPED_CONV_2D
ANEURALNETWORKS_TRANSPOSE_CONV_2D
プーリング演算
ANEURALNETWORKS_AVERAGE_POOL_2D
ANEURALNETWORKS_L2_POOL_2D
ANEURALNETWORKS_MAX_POOL_2D
活性化演算
ANEURALNETWORKS_LOG_SOFTMAX
ANEURALNETWORKS_LOGISTIC
ANEURALNETWORKS_PRELU
ANEURALNETWORKS_RELU
ANEURALNETWORKS_RELU1
ANEURALNETWORKS_RELU6
ANEURALNETWORKS_SOFTMAX
ANEURALNETWORKS_TANH
その他の演算
ANEURALNETWORKS_AXIS_ALIGNED_BBOX_TRANSFORM
ANEURALNETWORKS_BIDIRECTIONAL_SEQUENCE_LSTM
ANEURALNETWORKS_BIDIRECTIONAL_SEQUENCE_RNN
ANEURALNETWORKS_BOX_WITH_NMS_LIMIT
ANEURALNETWORKS_DETECTION_POSTPROCESSING
ANEURALNETWORKS_FULLY_CONNECTED
ANEURALNETWORKS_GENERATE_PROPOSALS
ANEURALNETWORKS_HEATMAP_MAX_KEYPOINT
ANEURALNETWORKS_LSH_PROJECTION
ANEURALNETWORKS_LSTM
ANEURALNETWORKS_RANDOM_MULTINOMIAL
ANEURALNETWORKS_QUANTIZED_16BIT_LSTM
ANEURALNETWORKS_RNN
ANEURALNETWORKS_ROI_ALIGN
ANEURALNETWORKS_ROI_POOLING
ANEURALNETWORKS_SELECT
ANEURALNETWORKS_SVDF
ANEURALNETWORKS_UNIDIRECTIONAL_SEQUENCE_LSTM
ANEURALNETWORKS_UNIDIRECTIONAL_SEQUENCE_RNN
NNAPIで実行不可能なオペレータ
NON_MAX_SUPPRESSION、LEAKY_RELU、PACK、SHAPE、SPLIT_Vはサポートされていません。フレームワーク側で対応する必要があります。
NNAPIで実行可能だが注意が必要なオペレータ
NNAPIはデバイスベンダーが実装を提供する仕組みとなっているため、まだAPIの挙動が安定していません。そのため、特定のデバイス向けのワークアラウンドが必要です。
Conv
bias_scaleにはtfliteの制約であるinput_scale * filter_scaleを明示的に指定する必要があります。Snapdragon855では、この値は無視され、input、filter、outputから自動的に判断されます。Snapdragon 8+では、bias_scaleを参照するため、異なる値を入れた場合は結果が不一致になります。
また、PerChannelQuantParamsでscalesに0が含まれるとNNAPIはエラーになります。そのため、0を検知した場合は、floatの最小値を設定する必要があります。
FC
biasが存在しない場合はNNAPIはエラーになります。biasが存在しない場合は明示的にbiasが0のテンソルを生成して与える必要があります。
Pad
チャンネル方向にパディングする場合、Snapdragon 8+のPADでは不正な値が出力され、PAD_V2では正しい値が出力されます。ただし、PAD_V2はPADよりも低速です。
Mean
tfliteのMeanはinputとoutputのscaleとzero pointが同一であるという制約はありませんが、NNAPIのmeanはinputとoutputのscaleとzero pointが同一であるという制約があります。そのため、Meanの入力と出力でスケール変換を行う必要があります。
NNAPIのデバッグ
NNAPIに不正なオペレータを供給した場合、logcatにオペレータエラーが出力されることが多いため、まずはlogcatのエラーを確認します。
NNAPIのベンチマーク
NNAPIのSoCごとのベンチマークは下記にまとめられています。例えば、Snapdragon 8+ Gen1だと、CPU-Fで17506に対して、FP16 NNAPI 1.3だと112237、INT8 NNAPI 1.3だと441100のスコアとなり、25倍高速に動作します。
実際、弊社でもSnapdragon 8+ Gen1とyolox_tinyにおいて、CPU（float）に比べてNNAPI NPU（int8）で15倍高速に動作することを確認しています。
NNAPIのデモ
アイリア株式会社がGooglePlayで公開しているailia AI showcaseを使用することで、NNAPIとNPUを使用した推論を行うことが可能です。現在、YOLOX_TINY、YOLOX_S、HRNET、MobileNetV2、ResNet50、BlazeFace、FaceMeshがNPU推論に対応しています。

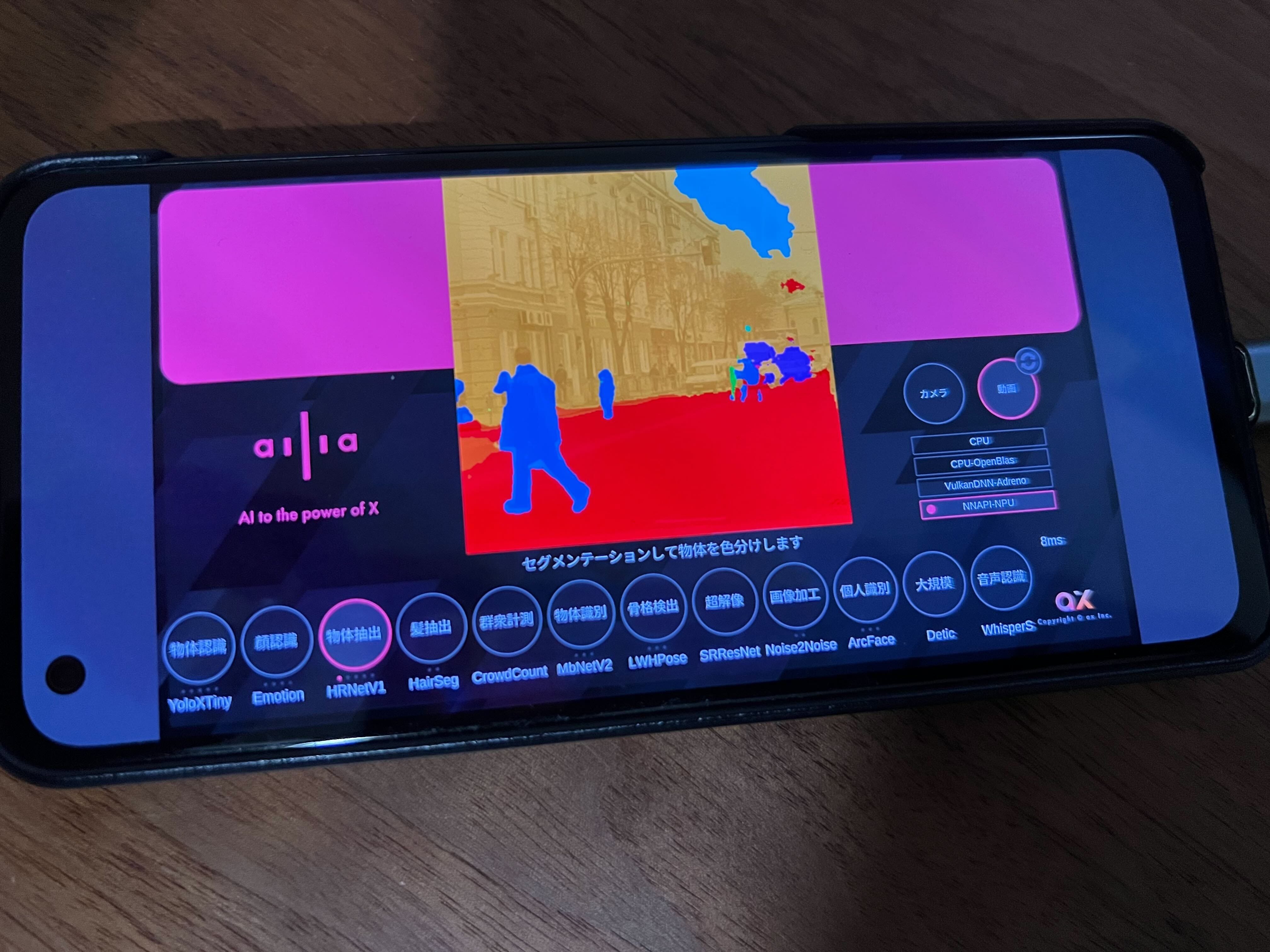

Snapdragon 8+でhrnetをNPU推論する例（CPU 220ms、GPU 130ms、NPU 9ms）
Google Playからailia AI showcaseをダウンロード
ailia AI showcaseでは、アイリア株式会社と株式会社アクセルが開発するailia TFLite Runtimeを使用してNPU推論を行なっています。ailia TFLite Runtimeはtfliteを推論するためのSDKで、NNAPIで実行不可能なオペレータをサブグラフ分割してCPU実行することで、YOLOXなどの複雑なグラフをNNAPIで実行可能としています。
また、NNAPIで使用できる量子化済みモデルをailia-models-tfliteで公開しています。
