Kerasのモデルをtfliteに変換する
Kerasのモデルをtfliteに変換するチュートリアルです。FloatのモデルとInt8の量子化モデルの両方を作成します。
概要
Kerasのモデルをtfliteに変換するチュートリアルです。TensorFlowは1.15もしくは2.6を使用します。チュートリアルで使用するスクリプトは下記のリポジトリにあります。

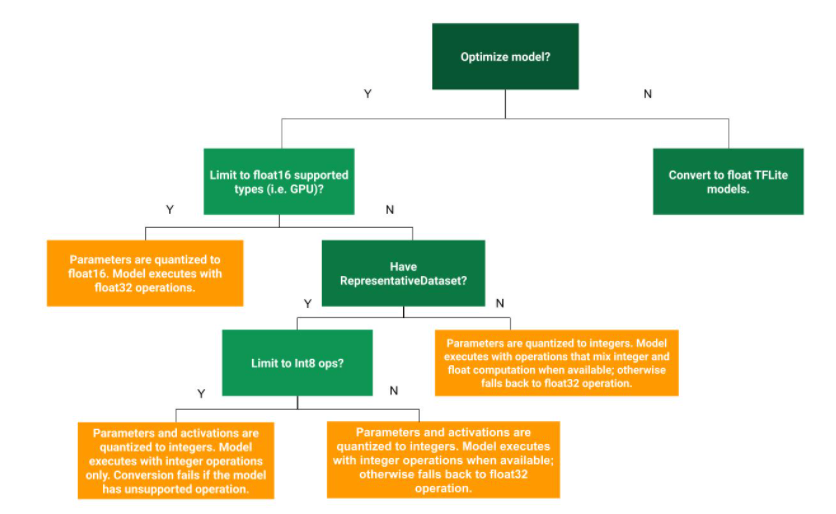

tfliteへの変換フロー（出典：https://www.tensorflow.org/lite/performance/post_training_quantization?hl=ja）
TensorFlow Liteとtfliteについて
TensorFlow LiteはGoogleが開発したエッジ向けの推論フレームワークです。推論に特化しており、モバイルデバイスにAIモデルをデプロイすることが可能です。
tfliteはTensorFlow Liteのモデルファイルのフォーマットです。TensorFlowではProtocol Bufferという形式でモデルを保存しますが、TensorFlow Liteはより省メモリかつ高速に動作するFlat Bufferという形式でモデルを保存します。
TensorFlow LiteはFloatとInt8での推論に対応しており、FloatのモデルをInt8に量子化することで、より高速に推論を行うことが可能です。
TensorFlow 2系
Kerasで学習したモデルをsaved_modelに変換する
Kerasで学習したモデルはhdf5形式で保存されます。tfliteに変換するには、まず、hdf5をsaved_modelで保存します。今回のチュートリアルではResNet50を使用します。
saved_modelをtfliteに変換する
tf.lite.TFLiteConverter.from_saved_modelを使用することで、saved_modelをtfliteに変換することができます。演算精度はFloatになります。なお、TensorFlow2系では、tf.lite.TFLiteConverter.from_frozen_graphは削除されています。
saved_modelをtflite (Int8)に量子化する
saved_modelをInt8精度のtfliteファイルに変換します。
Int8精度のtfliteファイルに変換するには、Full Integer Quantizationを使用します。tf.lite.TFLiteConverter.from_saved_modelのオプションに、converter.target_spec.supported_ops = [tf.lite.OpsSet.TFLITE_BUILTINS_INT8]を与えます。
量子化には、キャリブレーション用の画像が必要です。TFLiteConverterでは、与えられたキャリブレーション用の画像でFloat精度の推論処理を行い、各Tensorのminとmaxを計算します。その値を元に、Int8の量子化パラメータを決定します。
今回はResNet50を使用するため、BGR順でImageNetのmeanを引いた値がキャリブレーション画像の入力形式となります。また、入力のレンジが負数も取り得るため、inference_input_typeをtf.int8に設定します。
精度を確認する
変換したモデルを使用して、FloatとInt8の精度を比較します。推論を行うには、Floatの入力画像をInt8に変換する必要があり、量子化パラメータが必要です。

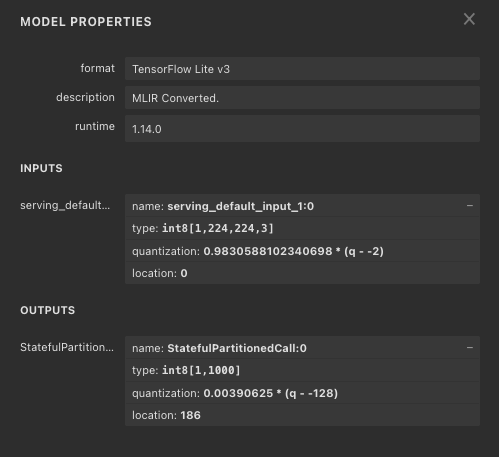

量子化パラメータは、tfliteファイルをnetronで開くことで確認することができます。今回はキャリブレーション画像として-128〜127の画像を入力したため、入力画像の量子化パラメータとして0.9830 * (q + 2)が設定されています。そのため、推論時は-128〜127の画像に対して量子化パラメータの逆数である1/0.9830を乗算して2を引くことで、0〜255のuint8に変換して入力することになります。同様に、出力は128を足した後、0.00390625を乗算して-128〜127のuint8を0〜1.0の確率に変換します。
なお、上記の推論サンプルでは正確な前処理と後処理を省略しています。
TensorFlow 1系
Kerasで学習したモデルをpbに変換する
Kerasで学習したモデルはhdf5形式で保存されます。tfliteに変換するには、まず、hdf5をpbに変換します。今回のチュートリアルではMobileNetV2を使用します。
Kerasのモデルをpbに変換するには、tf.graph_util.convert_variables_to_constantsを使用してグラフをFreezeする必要があります。また、入出力のノードの名前を取得する必要があります。ノードの名前は、gd.nodeをリストすることで推測することができます。
グラフをFreezeした後、write_graphでpbを出力することができます。
pbをtfliteに変換する
tf.lite.TFLiteConverter.from_frozen_graphを使用することで、pbをtfliteに変換することができます。演算制度はFloatになります。
pbをtflite (Int8)に量子化する
pbをInt8精度のtfliteファイルに変換します。
Int8精度のtfliteファイルに変換するには、Full Integer Quantizationを使用します。tf.lite.TFLiteConverter.from_frozen_graphのオプションに、converter.target_spec.supported_ops = [tf.lite.OpsSet.TFLITE_BUILTINS_INT8]を与えます。
量子化には、キャリブレーション用の画像が必要です。TFLiteConverterでは、与えられたキャリブレーション用の画像でFloat精度の推論処理を行い、各Tensorのminとmaxを計算します。その値を元に、Int8の量子化パラメータを決定します。
今回はMobileNetV2を使用するため、BGR順で0〜1.0に正規化した値がキャリブレーション画像の入力形式となります。また、入力のレンジは正数であるため、inference_input_typeをtf.uint8に設定します。
精度を確認する
変換したモデルを使用して、FloatとInt8の精度を比較します。推論を行うには、Floatの入力画像をInt8に変換する必要があり、量子化パラメータが必要です。

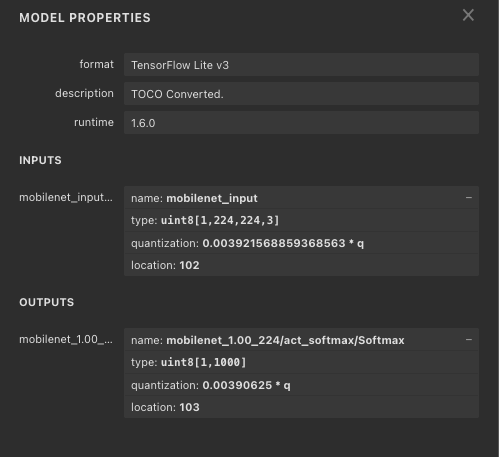

量子化パラメータは、tfliteファイルをnetronで開くことで確認することができます。今回はキャリブレーション画像として0〜1.0の画像を入力したため、入力画像の量子化パラメータとして0.003921 = 1/255が設定されています。そのため、推論時は0〜1.0の画像に対して量子化パラメータの逆数である255を乗算して0〜255のuint8に変換して入力することになります。同様に、出力は0.0390625を乗算して0〜255のuint8を0〜1.0の確率に変換します。
量子化パラメータ
なお、上記の推論サンプルでは正確な前処理と後処理を省略しています。
