FaceAlignment : 顔のキーポイントを認識する機械学習モデル

ailia SDKで使用できる機械学習モデルである「FaceAlignment」のご紹介です。エッジ向け推論フレームワークであるailia SDKとailia MODELSに公開されている機械学習モデルを使用することで、簡単にAIの機能をアプリケーションに実装することができます。

FaceAlignmentの概要

FaceAlignmentは顔画像を入力とし、68のキーポイントを出力します。入力解像度は(1,3,256,256)で、モデルの出力は(1,68,64,64)のヒートマップになります。68の各キーポイントに対して、(64,64)解像度の確信度が出力されます。入力画像はBGR順で(0–1.0)に正規化されています。

How far are we from solving the 2D & 3D Face Alignment problem? (and a dataset of 230,000 3D facial…Abstract This paper investigates how far a very deep neural network is from attaining close to saturating performance…www.adrianbulat.com

FaceAlignmentの実行結果

今回使用する入力画像は下記になります。

出典：https://pixabay.com/ja/photos/%E3%83%95%E3%82%A1%E3%83%83%E3%82%B7%E3%83%A7%E3%83%B3-%E3%82%A2%E3%82%B8%E3%82%A2-%E6%97%A5%E6%9C%AC-3179178/

FaceAlignmentは顔の領域に対して処理を行うため、顔の領域を切り出したあと、認識処理を行います。

入力する顔画像

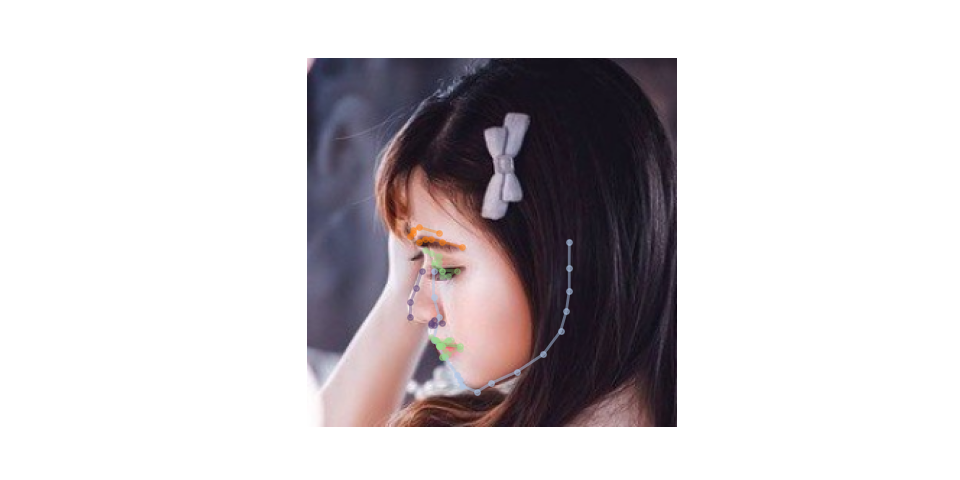

FaceAlignmentは横顔でも高精度に2Dのキーポイントを抽出することができます。

FaceAlignmentの出力（2D）

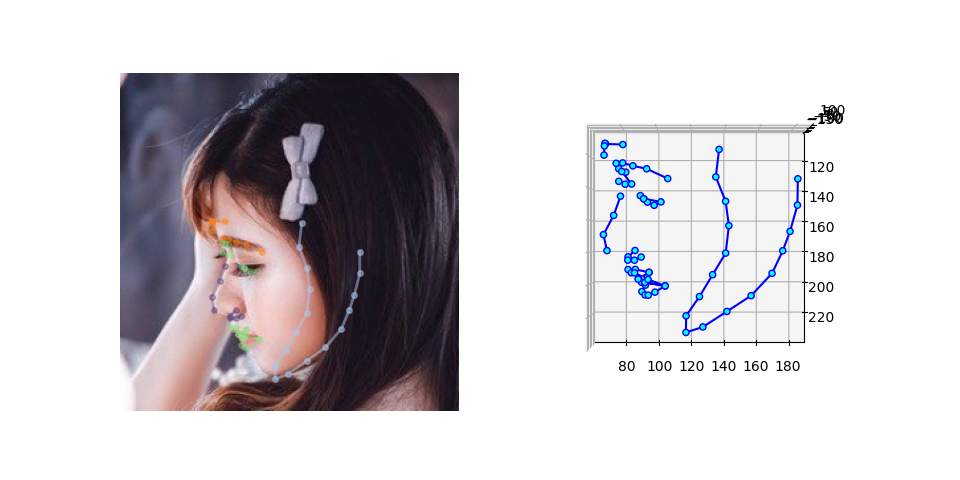

また、3Dモードを使用することで3Dのキーポイントを抽出することができます。

FaceAlignmentの出力（3D）

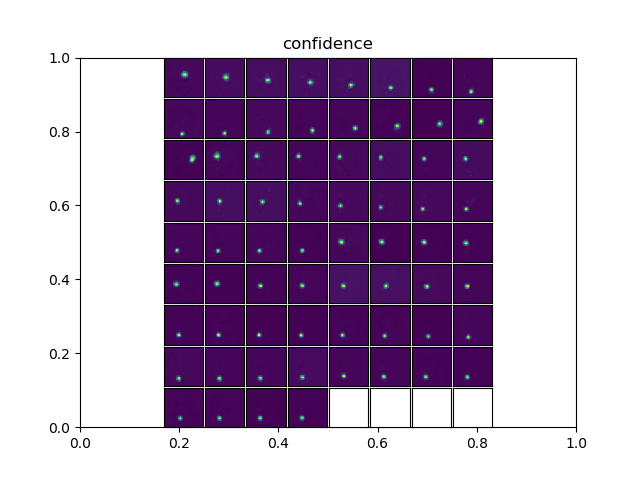

モデルの出力は下記のようなヒートマップになります。

FaceAlignmentnのモデルの出力

各ヒートマップ画像の最大値を検出することで、キーポイントの座標に変換しています。

3Dのキーポイントの計算では、最初に2Dのキーポイントのヒートマップを計算します。その後、入力画像の3チャンネルと2Dのキーポイントのヒートマップの68チャンネルをConcatした(71,256,256)をデプス推定モデルに入力します。デプス推定モデルの出力は(1,68)のZ値となります。

68のキーポイントの割り当てはMulti-PIEのフォーマットに準拠しています。

The 68 Multi-PIE landmarks scheme and the landmarks selected for our method marked by the circles.（出典：https://www.researchgate.net/publication/311741971_Automatic_cheek_detection_in_digital_images）

FaceAlignmentのアーキテクチャ

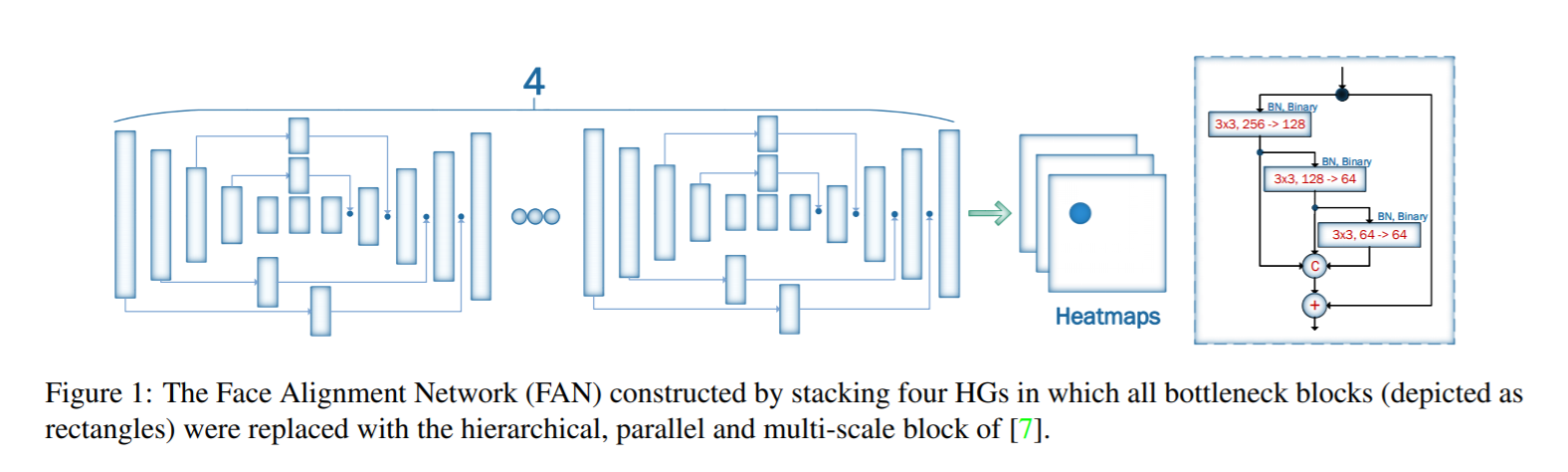

FaceAlignmentはThe Face Alignment Network (FAN)を使用しており、構造としてはHG（Hourglass）をスタックしたものになります。

出典：https://www.adrianbulat.com/downloads/FaceAlignment/FaceAlignment.pdf

ailia SDKからFaceAlignmentを使用する

ailia SDKで使用するサンプルは下記になります。

ailia-ai/ailia-models(from https://github.com/1adrianb/face-alignment/tree/master/test/assets) Ailia input shape : (1, 3, 256, 256) Range …github.com

下記のコマンドで任意の画像に対して顔の2Dキーポイントを取得可能です。

python3 face_alignment.py -i input.png -s output.png

下記のコマンドで任意の画像に対して顔の3Dキーポイントを取得可能です。

python3 face_alignment.py -i input.png -s output.png — active-3d
