ailia をRustから使用する
ailiaはクロスプラットフォームで利用できる深層学習推論フレームワークです。このブログは、ailiaをRustから利用してYOLOXを動かすチュートリアルになります。
ailia meets rust
ailiaのアーキテクチャ

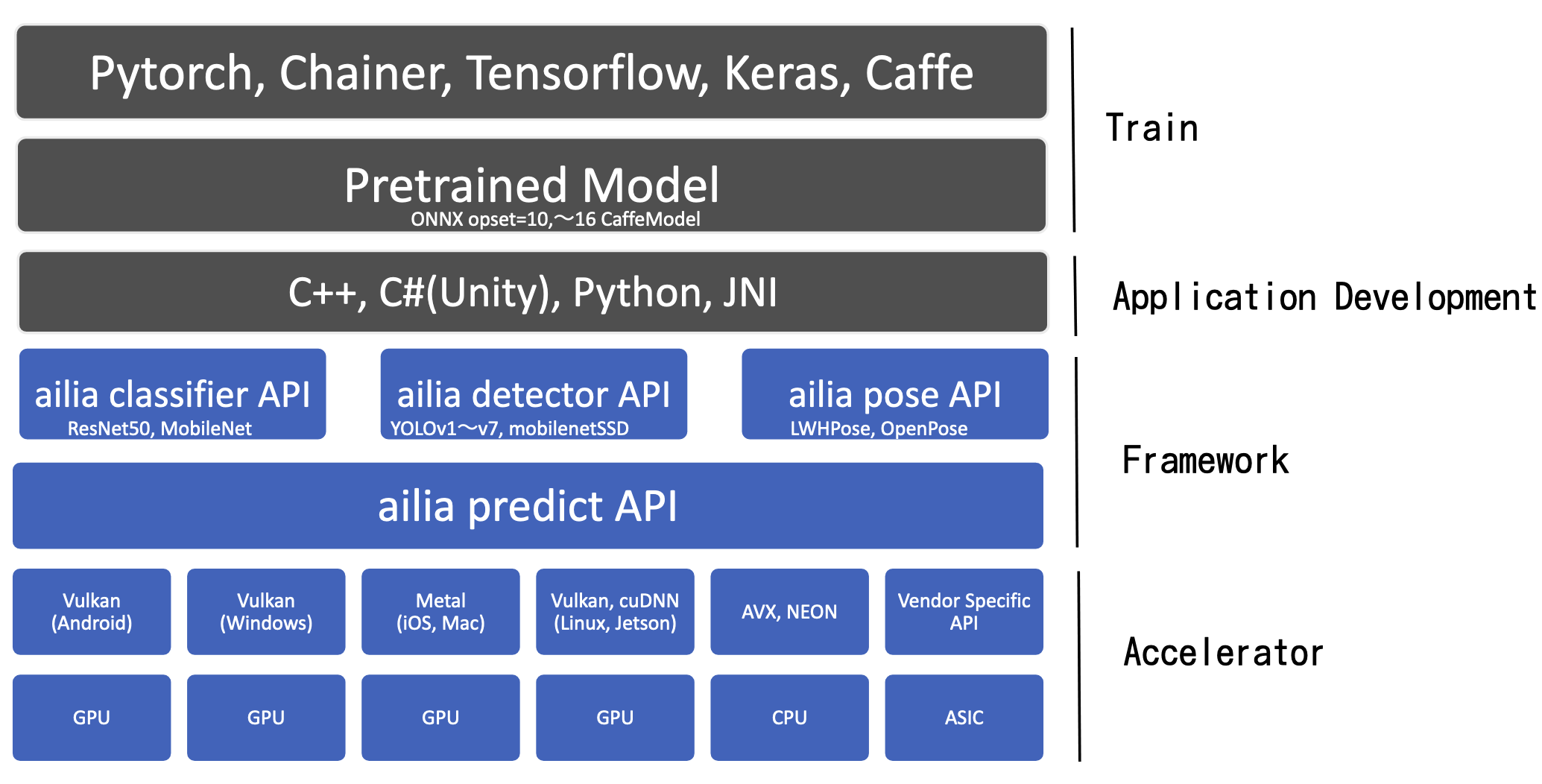

ailia SDKのアーキテクチャとしては以下のようになっております。
ailia SDKのアーキテクチャ
物体識別を補助するAPIである、ailia classifier API、物体検出を補助するAPIのailia detector API、姿勢推定の補助APIのailia Pose APIが存在します。 このブログではYOLOXを動作させるので、ailia detector APIを使用します。
Rustとは
Rustは速度、メモリ安全性、安全な並行性を目指して作られたプログラミング言語です。C++に変わるプログラミング言語を目指しています。
Rustをインストールする
rustのインストールの手順に関してはこちらに方法が記載されています。
YOLOXの実装
プロジェクトの作成
以下のコマンドを実行してyoloxのプロジェクトを作成してください。
cargo new yolox
この時、yoloxプロジェクトのディレクトリは以下のようになっています。
.
└── yolox
├── Cargo.toml
└── src
└── lib.rs
bindingを作成します。以下のコマンドを実行して、yoloxクレート内でailia-sysクレートを作成してください。
cargo new ailia-sys --lib
この時作成されたディレクトリ構成は以下のようになっています。
.
├── Cargo.toml
├── ailia-sys
│ ├── Cargo.toml
│ └── src
│ └── lib.rs
└── src
└── lib.rs
ailia-sysのディレクトリにwrapper.hを作成します。 wrapper.hに以下を記入してください。
#include <stddef.h>
#include <ailia.h>
#include <ailia_detector.h>
wrapper.hを作成しましたら、以下のようなディレクトリ構成になります。
.
├── Cargo.toml
├── ailia-sys
│ ├── Cargo.toml
│ ├── src
│ │ └── lib.rs
│ └── wrapper.h
└── src
└── main.rs
ailia SDKのbindingを作成します。 bindgenを使用してbindingを行うのでailia-sys/Cargo.tomlに以下を追記してください。 bindgenのバージョンは最新バージョンを使用しています(2023年2月2日現在)。
[build-dependencies]
bindgen = "0.63.0"
build.rsに以下のコードを記載してください。
extern crate bindgen;
use std::{env, path::PathBuf};
fn main() {
let ailia_path = env::var("AILIA_BIN_DIR").expect("Please specify AILIA_BIN_DIR");
let ailia_include_dir = env::var("AILIA_INC_DIR").expect("Please set AILIA_INC_DIR");
println!("cargo:rustc-link-search=native={}", ailia_path);
println!("cargo:rustc-link-lib=dylib=ailia");
println!("cargo:rerun-if-changed=wrapper.h");
let bindings = bindgen::Builder::default()
.clang_arg(format!("-I{}", ailia_include_dir))
.header("wrapper.h")
.size_t_is_usize(true)
.rustfmt_bindings(true)
.parse_callbacks(Box::new(bindgen::CargoCallbacks))
.generate()
.expect("Unable to bind ailia");
let out_path = PathBuf::from("src");
bindings
.write_to_file(out_path.join("bindings.rs"))
.expect("Couldn't write bindings!");
}
println!("cargo:rustc-link-search=native={}", ailia_path);はコンパイラの-Lオプションに当たります。 println!("cargo:rustc-link-lib=dylib=ailia");はコンパイラの-lオプションに当たります。
ailia-sysをbuildするためにはpathを設定する必要があります。 linuxの場合は以下のコマンドを実行してください。
export AILIA_INC_DIR=[path/to/ailia.h]
export AIILA_BIN_DIR=[path/to/libailia.so]
export LD_LIBRARY_PATH=[path/to/libailia.so]:LD_LIBRARY_PATH
macの場合は以下のコマンドを実行してください。
export AILIA_INC_DIR=[path/to/ailia.h]
export AIILA_BIN_DIR=[path/to/libailia.so]
export DYLD_LIBRARY_PATH=[path/to/libailia.so]:DYLD_LIBRARY_PATH
ailia-sysがbuildされるとailia-sys/srcにbindings.rsが生成されます。 生成されたbindings.rsをailia-sys/src/lib.rsにインクルードする必要があります。 以下のコードをailia-sys/src/lib.rsに記載してください。
#![allow(non_upper_case_globals)]
#![allow(non_camel_case_types)]
#![allow(non_snake_case)]
include!("bindings.rs");
Wrapperの作成
[dependencies]
ailia-sys = { path="./ailia-sys/" }
yoloxの推論に必要なailia SDKの関数は以下になります。
ailiaCreateAILIANetworkを初期化するailiaOpenStreamFileAAILIANetworkにネットワークの構造が記載されているprototxtを読み込むailiaOpenWeightFileAAILIANetworkにネットワークの重みが記載されているonnxファイルを読み込むailiaCreateDetectorAILIADetectorを初期化するailiaDetectorComputeAILIADetectorで推論を行うailiaDetectorGetObjectCount検出された物体の数を数えるailiaDetectorGetObject検出された物体を取り出す
AILIANetworkに関する関数をNetwork構造体に実装します。 Network構造体は以下のように定義します。
pub struct Network {
ptr: NonNull<AILIANetwork>
}
Networkを初期化する処理は以下のようになります。
struct Network {
ptr: NonNull<AILIANetwork>,
}
impl Network {
fn new(env_id: i32, num_threads: i32) -> Network {
let mut ptr: *mut AILIANetwork = std::ptr::null::<AILIANetwork>() as *mut _;
match unsafe { ailiaCreate(&mut ptr as *mut *mut _, env_id, num_threads) } {
0 => Self {
ptr: unsafe { NonNull::new_unchecked(ptr) },
},
_ => panic!("network init failed"),
}
}
fn open_stream_file(&self, path: &str) {
let path = CString::new(path).unwrap();
match unsafe { ailiaOpenStreamFileA(self.as_ptr(), path.as_ptr()) } {
0 => {}
_ => panic!("cannot open file"),
}
}
fn open_wight_file(&self, path: &str) {
let path = CString::new(path).unwrap();
match unsafe { ailiaOpenWeightFileA(self.as_ptr(), path.as_ptr()) } {
0 => {}
_ => panic!("cannot open file"),
}
}
fn as_ptr(&self) -> *mut AILIANetwork {
self.ptr.as_ptr()
}
}
デストラクタであるDropを実装します。
impl Drop for Network {
fn drop(&mut self) {
unsafe { ailiaDestroy(self.as_ptr()) }
}
}
次に、Detectorに関するメソッドを実装します。 Detectorの構造体は以下の定義になります。
pub struct Detector {
ptr: NonNull<AILIADetector>,
net: Network,
}
必要なメソッドを定義します。
impl Detector {
pub fn new(
net: Network,
format: u32,
channel: u32,
range: u32,
algorithm: u32,
category_count: u32,
flags: u32
) -> Result<Detector, AiliaError> {
let mut ptr: *mut AILIADetector = std::ptr::null() as *mut AILIADetector;
match unsafe { ailiaCreateDetector(&mut ptr as *mut *mut _, format, channel, range, algorithm, category_count, flags) } {
0 => Ok(Self { ptr: NonNull::new_unchecked(ptr), net}),
i => Err(i.into()),
}
}
fn as_ptr(&self) -> *mut AILIADetector {
self.ptr.as_ptr()
}
pub fn comute(
&self,
img_ptr: *const u8,
stride: u32,
width: u32,
height: u32,
format: u32,
threshold: f32,
iou: f32
) -> Result<(), AiliaError> {
match unsafe { ailiaDetectorCompute(self.as_ptr(), img_ptr, stride, width, height, format, threshold, iou) } {
0 => Ok(()),
i => Err(i.into()),
}
}
pub fn get_object_count(&self) -> Result<u32, AiliaError> {
let mut count = 0;
match unsafe { ailiaDetectorGetObjectCount(self.as_ptr(), &mut count as *mut u32) } {
0 => Ok(count),
i => Err(i.into()),
}
}
pub fn get_object(&self, idx: u32) -> Result<Object, AiliaError> {
let obj: MaybeUninit<AILIADetectorObject> = MaybeUninit::uninit();
unsafe { ailiaDetectorGetObject(self.as_ptr() as *mut _, ptr, idx, ailia_sys::AILIA_DETECTOR_OBJECT_VERSION) } {
0 => {
Ok(Object {
category: obj.category,
prob: obj.prob,
x: obj.x,
y: obj.y,
w: obj.w,
h: obj.h,
})
},
i => Err(i.into()),
}
}
}
[derive(Clone, Copy, Debug)]
pub struct Object {
pub category: u32,
pub prob: f32,
pub x: f32,
pub y: f32,
pub w: f32,
pub h: f32,
}
YOLOXの推論
yoloxのモデルを使用します。 onnxファイルとprototxtファイルをyoloxのプロジェクトのディレクトリにダウンロードしてください。 このyoloxの入力としてウェブカメラの画像を使用しますが、webカメラの入力や画像のresize、windowなどでopencv-rustを使用します。 使用するバージョンは最新バージョンを使用します(2023年2月2日現在)。 以下をCargo.tomlに記入してください。
[dependencies]
ailia-sys = { path="./ailia-sys/" }
# 以下を追記
opencv="0.76.3"
まず、Networkを定義します。
// ネットワークオブジェクトを初期化する
let net = Network::new(AILIA_ENVIRONMET_AUTO, AILIA_MULTITHREAD_AUOT.try_into().unwrap());
// prototxtを読み込む
net.open_stream_file("[path/to/prototxt]");
// onnxファイルを読み込む
net.open_weight_file("[path/to/onnx]");
次にDetectorを定義します。
let detector = Detector::new(
&net,
AILIA_NETWORK_IMAGE_FORMAT_BGR,
AILIA_NETWORK_IMAGE_CHANNEL_FIRST,
AILIA_NETWORK_IMAGE_RANGE_UNSIGNED_INT8,
AILIA_DETECTOR_ALGORITHM_YOLOX,
COCO_CATEGORY.len().try_into().unwrap(),
AILIA_DETECTOR_FLAG_NORMAL,
);
次に、opencv-rustを用いてwebカメラのキャプチャとwindowを初期化します。
let window = "YOLOX infered by ailia SDK";
highgui::named_window(window, highgui::WINDOW_AUTOSIZE).unwrap();
let mut cam = videoio::VideoCapture::new(0, videoio::CAP_ANY).unwrap(); // 0 is the default camera
let opened = videoio::VideoCapture::is_opened(&cam).unwrap();
if !opened {
panic!("Unable to open default camera!");
}
カメラの動画を受け取って物体認識をしそれを描画します。
loop {
let mut frame = Mat::default();
cam.read(&mut frame).unwrap();
if frame.size().unwrap().width > 0 {
let size = frame.size().unwrap();
detector.compute(
frame.data(),
(size.width * 3).try_into().unwrap(),
size.width.try_into().unwrap(),
size.height.try_into().unwrap(),
AILIA_IMAGE_FORMAT_BGR,
0.4,
0.45,
);
let num_obj = detector.get_object_count();
for i in 0..num_obj {
let obj = detector.get_object(i);
plot_image(
&mut frame,
&obj,
size.width.try_into().unwrap(),
size.height.try_into().unwrap(),
);
}
highgui::imshow(window, &frame).unwrap();
}
let key = highgui::wait_key(10).unwrap();
if key > 0 && key != 255 {
break;
}
}
画像にバウンディングボックを描画する処理としては以下になります。
fn object_to_bbox(obj: Object, im_size: Size) -> Rect {
let multiply_float_int = |raito, num_pixel| (raito * num_pixel as f32) as i32;
let xmin = multiply_float_int(obj.x, im_size.width);
let ymin = multiply_float_int(obj.y, im_size.height);
let width = multiply_float_int(obj.w, im_size.width);
let height = multiply_float_int(obj.h, im_size.height);
Rect::new(xmin, ymin, width, height)
}
fn plot_image(img: &mut Mat, obj: &Object, size: Size) {
let rect = object_to_bbox(*obj, size);
let red = Scalar::new(255., 0., 0., 100.);
rectangle(img, rect, red, 1, 0, 0).unwrap();
let point = Point::new(rect.x, rect.y - 10);
put_text(
img,
COCO_CATEGORY[obj.category as usize],
point,
0,
0.6,
Scalar::new(255., 0., 0., 100.),
2,
1,
false,
)
.unwrap();
}
今回ご説明したコードをまとめたものをGitHubで公開しています。
